Rahmenprofile |

|
Rahmenprofile |
|
|
|
|
|
|
|
Rahmen, Blendrahmen |
Frame Profiles, outer frame |
Profilé de cadre, dormant |
Raamprofielen, Buitenkader |
profily rámu |
controlelaio |
Rahmenprofile bilden die Umgrenzung der Fenster-/ Türansicht. Sie schließen ans Mauerwerk o.ä. an.

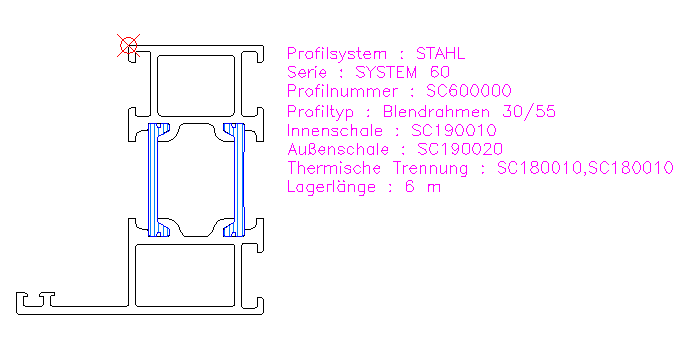

Rahmen SC 60
Der Einfügepunkt ist bei Rahmenprofilen immer links oben an dem Einfügepunkt der Glasleiste.
Die Halbschale innen, Halbschale aussen und die Dämmstege können dabei als Unterblöcke angelegt sein. Dies erleichtert in der Profilsystempflege ungemein die Anpassung an neue Konstruktionen.

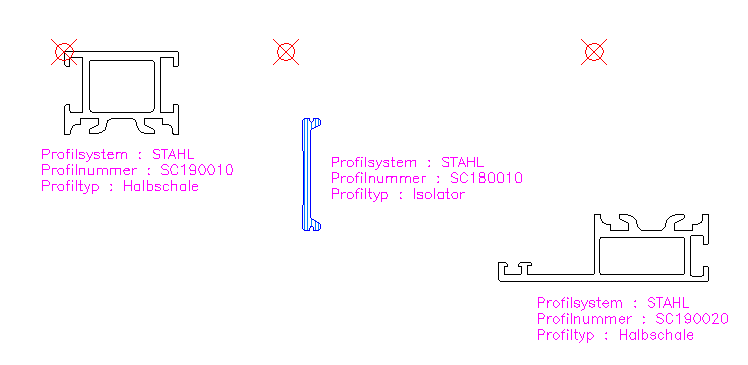

Rahmen in Einzelteile zerlegt
Die Einfügepunkte der Unterblöcke sind sinnvoll dem Einfügepunkt des Hauptprofilblocks zuzuordnen. Bei diesem Rahmenprofil liegen die 3 Einfügepunkte deckungsgleich.
Ändert sich die Ausprägung des Isolators, ist mit SYSCAD Befehlen der Austausch der Blöcke in Bestandszeichnungen automatisch möglich. D.H. in Bestandszeichnungen aktualisieren sich die geänderten Blöcke. Die Einzelteile der Profile liegen als Einzelblock auf einem Speichermedium vor. Z.B. SC190010.DWG

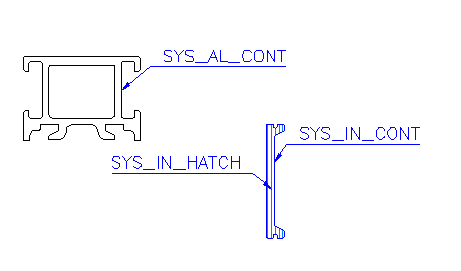

 Layerstruktur |
Die Linien der Profile bzw. Halbschalen sind als geschlossene Polylinien auf materialbezogenen Layern abzulegen.
Bereinigt werden sollten:
- nicht benötigte Blöcke - Layer - Bemassungsstile - unreferenzierte Gruppen - Layerfilter - Layouts
|
Folgende Layer-Logik wird dabei verwendet:
Laername |
Bedeutung |
Farbe |
Linientyp |
SYS_AL_CONT |
Aluminium Kontur |
weiß |
CONTINUOUS |
SYS_FI_CENT |
Beschlag Mittellinie |
gelb |
MITTE |
SYS_FI_CONT |
Beschlag Kontur |
cyan |
CONTINUOUS |
SYS_FI_HIDD |
Beschlag verdeckt |
gelb |
VERDECKT |
SYS_FS_CONT |
Brandschutz Kontur |
grün |
CONTINUOUS |
SYS_FS_HATCH |
Brandschutz Schraffur |
gelb |
CONTINUOUS |
SYS_GA_CONT |
Dichtung Kontur |
grün |
CONTINUOUS |
SYS_GA_HATCH |
Dichtung Schraffur |
gelb |
CONTINUOUS |
SYS_IN_CONT |
Dämmsteg Kontur |
grün |
CONTINUOUS |
SYS_IN_HATCH |
Dämmsteg Schraffur |
grün |
CONTINUOUS |
SYS_PL_CONT |
Kunststoff Kontur |
gelb |
CONTINUOUS |
SYS_PL_HATCH |
Kunststoff Schraffur |
gelb |
CONTINUOUS |
SYS_SC_CENT |
Schrauben Mittelline |
gelb |
MITTE |
SYS_SC_HEAD |
Schrauben Kopf |
magenta |
CONTINUOUS |
SYS_SC_HIDD |
Schrauben verdeckt |
magenta |
VERDECKT |
SYS_SC_THREAD |
Schrauben Gewinde |
magenta |
CONTINUOUS |
SYS_ST_CONT |
Stahl Kontur |
weiß |
CONTINUOUS |
SYS_ST_HATCH |
Stahl Schraffur |
gelb |
CONTINUOUS |
SYS_WO_CONT |
Holz Kontur |
weiß |
CONTINUOUS |
SYS_WO_HATCH |
Holz Schraffur |
gelb |
CONTINUOUS |
Farbe und Linientyp kann den eigenen Wünschen angepasst werden. Eigene Systeme müssen dieser Logik nicht unbedingt entsprechen.

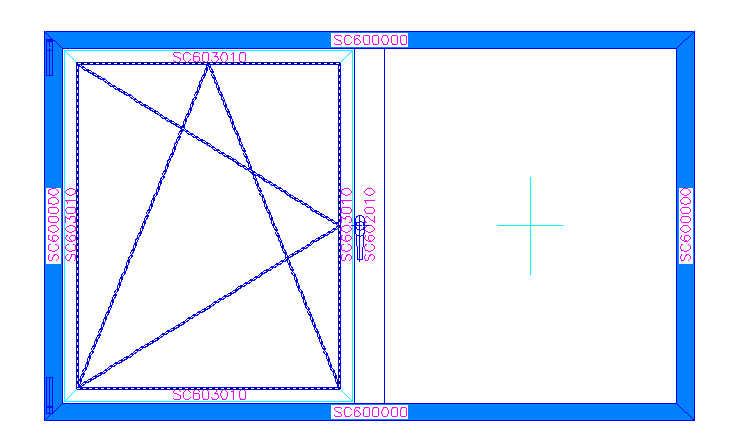

Rahmen SC 60 in der Ansicht
