Bei der Auswahl der Profile in der SYSCAD Profilbibliothek werden folgende Kategorien angeboten. Dies kann je nach System variieren.
Es werden von den Lieferanten klassiche Pfosten-/ Riegel-Fassaden oder modernere Riegel-Riegel-Fassaden angeboten. Der Unterschied besteht in der Verwendung der gleichen Profile bei den Riegel-Riegel-Fassaden sowohl für die senkrechten Profile (Pfosten) als auch für die waagrechten/schrägen zwischengeschnittenen Profile (Riegel). Auch in der Ableitung der Feuchtigkeit in den Systemen bestehen hier Unterschiede. Die Verbindung ist bei klassischen Pfosten-/Riegel-Fassaden häufig durch Verbinderprofile mit Ausklinkung des Riegels (häufig 6mm) sichergestellt Früher auch noch mit zusätzlicher Pfostenbearbeitung.
Bei Riegel-/Riegel-Fassaden wird der Riegel am häufigsten durch eine stumpfe Verbindung, also ohne Ausklinkung befestigt. Dies bedeutet einen geringeren Materialeinsatz bei den Riegelprofilen. Durch die Verwendung der gleichen Profile bei Pfosten und Riegeln entsteht auch hier ein zusätzlicher Vorteil durch geringere Lagerhaltung / Beschichtungsaufwand / Wiederverwendbarkeit etc..
Bei Fassaden mit Ausklinkung der Riegel zur Befestigung am Pfosten, werden noch die Varianten mit gleicher oder versetzter Dichtungsansicht unterschieden:

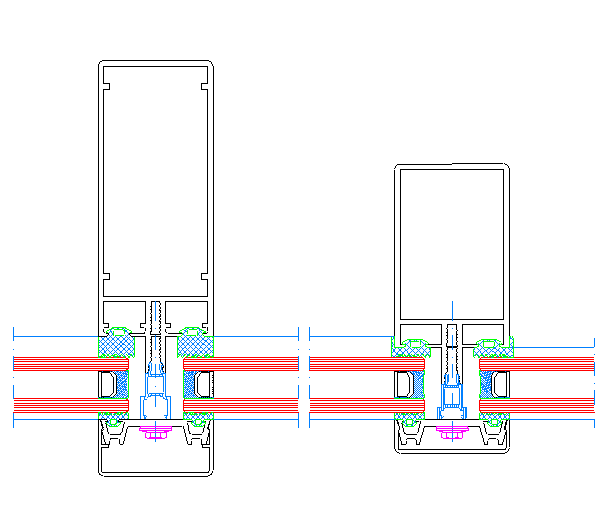

Gleiche Dichtungsansicht

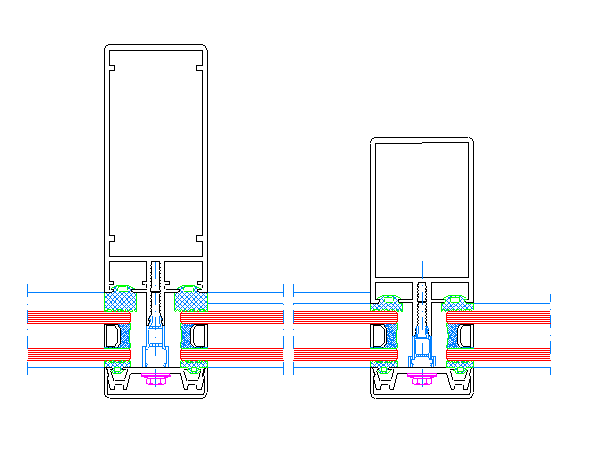

Versetzte Dichtungsansicht
